driving production forward.

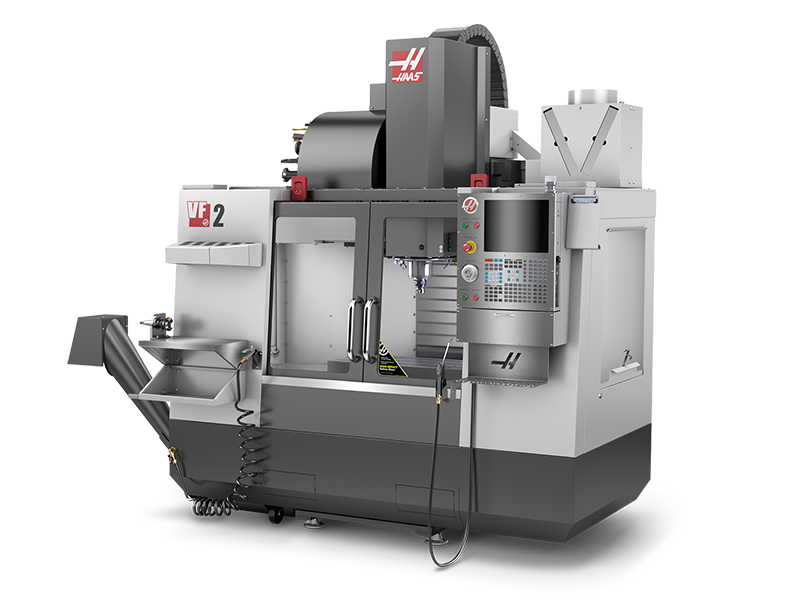

Haas vf-2
X-Axis: 30.00 in (762 mm)
Y-Axis: 16.00 in (406 mm)
Z-Axis: 20.00 in (508 mm)
Length: 36.0 in (914 mm)
Width: 14.0 in (356 mm)
Max Weight: 3000 lb (1361 kg)
Max rating: 30.0 hp (22.4 kW)
Max speed: 8100 rpm (8100 rpm)
Max torque: 90.0 ft-lbf @ 2000 rpm (122.0 Nm @ 2000 rpm)

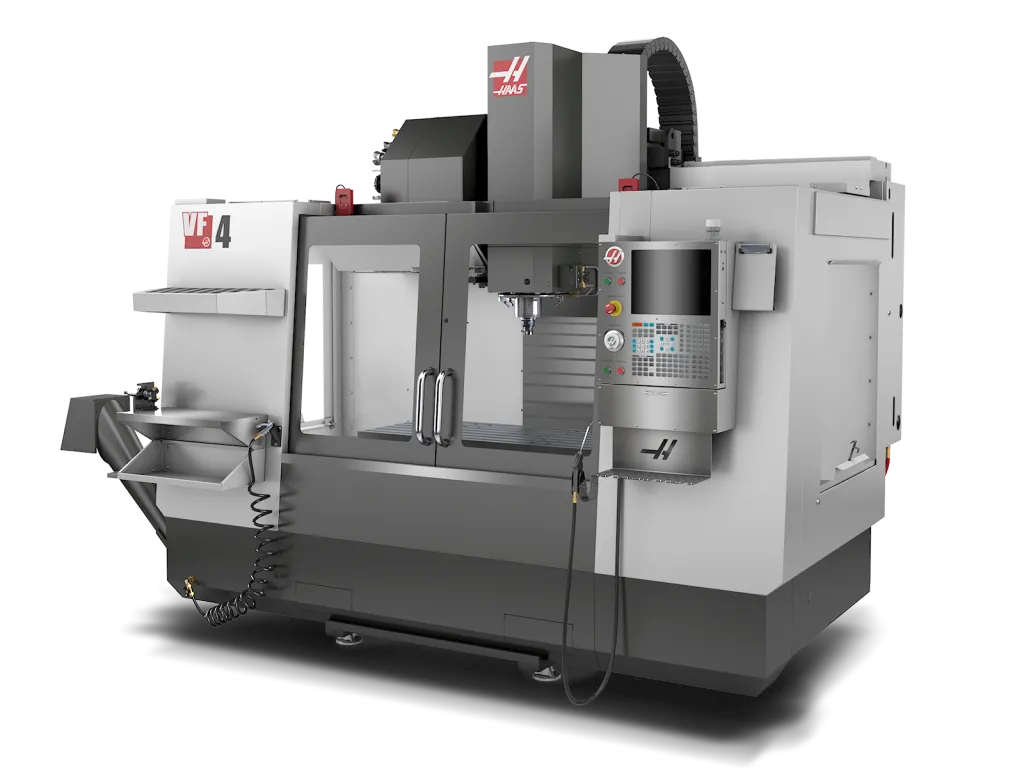

Haas vf-4
X-Axis: 50.00 in (1270 mm)
Y-Axis: 20.00in (508 mm)
Z-Axis: 25.00 in (635mm)
Length: 52.00 in (1270 mm)
Width: 19.5 in (495 mm)
Max Weight: 3500 lb (1588 kg)
Max rating: 30.0 hp (22.4 kW)
Max speed: 8100 rpm (8100 rpm)
Max Torque: 90.0 ft-lbf @ 2000 rpm (122.0 Nm @ 2000 rpm)

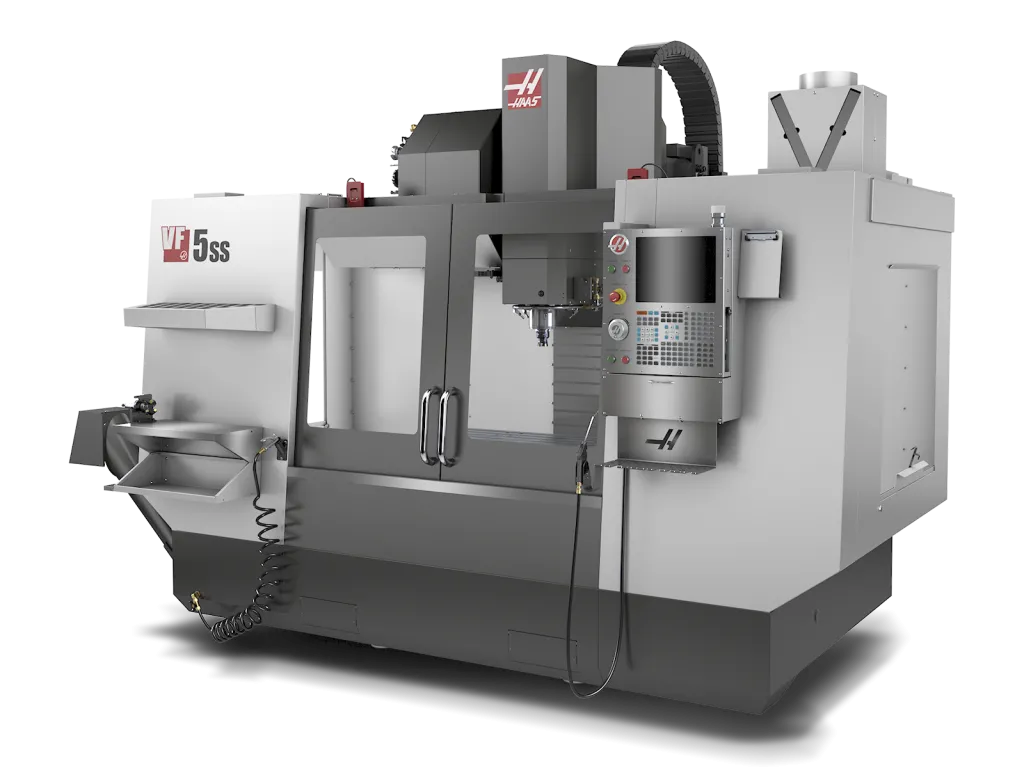

Haas vf-5ss
X-axis: 50.00 in 1270 mm
Y-axis: 26.00 in 660 mm
Z-axis: 25.00 in 635 mm
Length: 54.0 in (1372 mm)
Width: 24.0 in (610 mm)
Max Weight on Table: 1750 lb (794 kg)
Max. Rating: 30.0 hp (22.4 kW)
Max. Speed: 12000 rpm (12000 rpm)
Max. Torque: 90.0 ft-lbf @ 2000 rpm (122.0 Nm @ 2000 rpm)

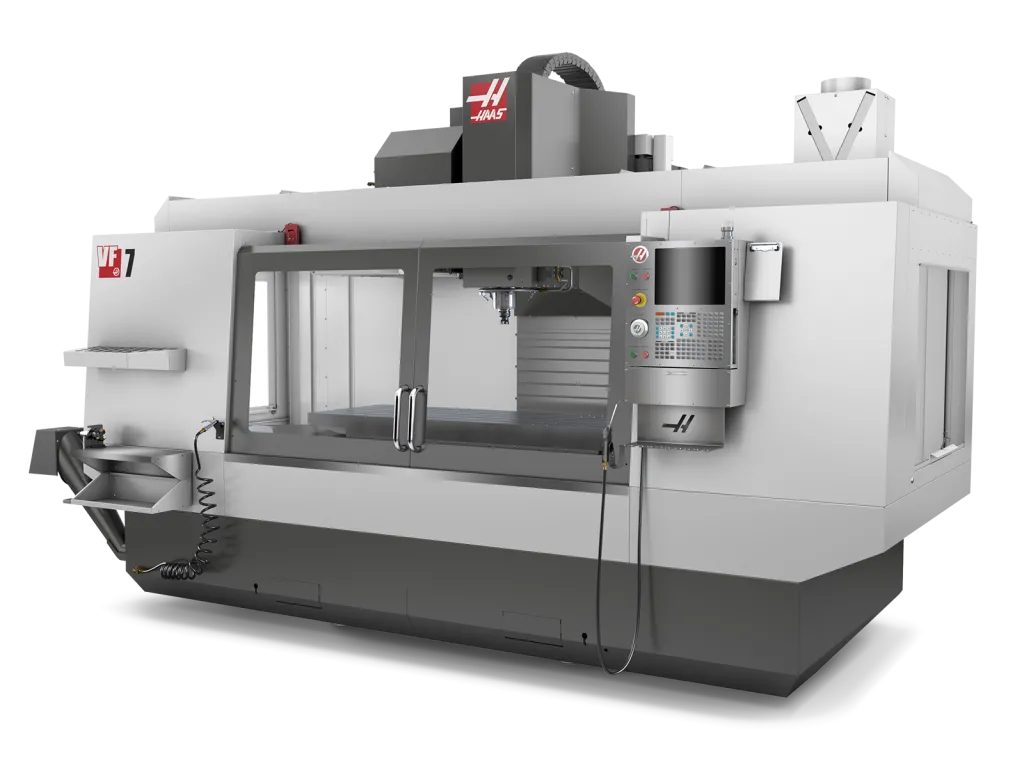

Haas vf-7/40
X-axis: 84.00 in (2134 mm)
Y-axis: 32.00 in (813 mm)
Z-axis: 30.00 in (762 mm)
Length: 84.00 in (2134 mm
Width: 28.00 in (711 mm)
Max Weight on Table: 4000 lb (1814 kg)
Max. Rating: 30.0 hp (22.4 kW)
Max. Speed: 8100 rpm (8100 rpm)
Max. Torque: 90.0 ft-lbf @ 2000 rpm (122.0 Nm @ 2000 rpm)

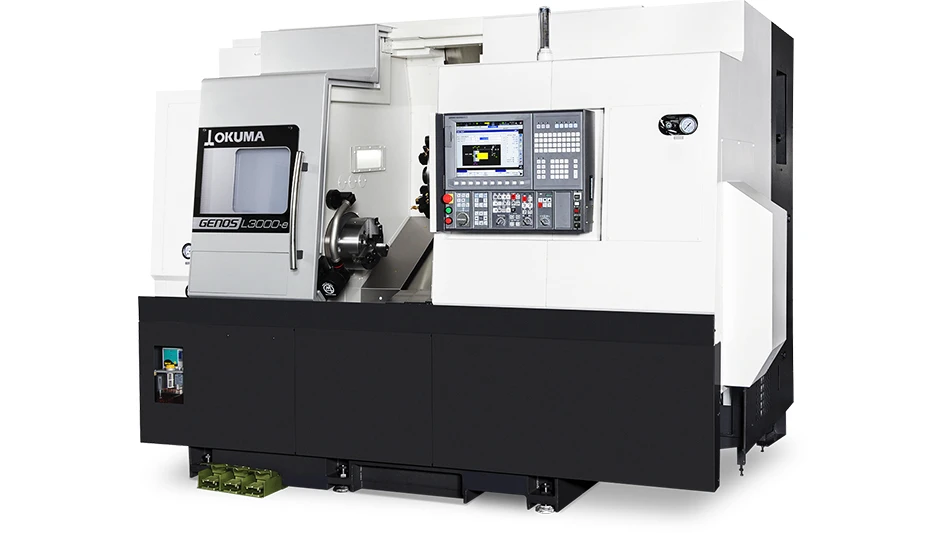

Okuma GENOS L3000-3e
X Axis: 9.25 in (235 mm)
Y Axis: N/A
Z Axis: 20.47 in (520 mm)
19.69 in x 43.31 in
(500 mm x 1,100 mm)
Speed range: 38 – 3,800 rpm
Max. turning diameter: 13.39 in (340 mm)

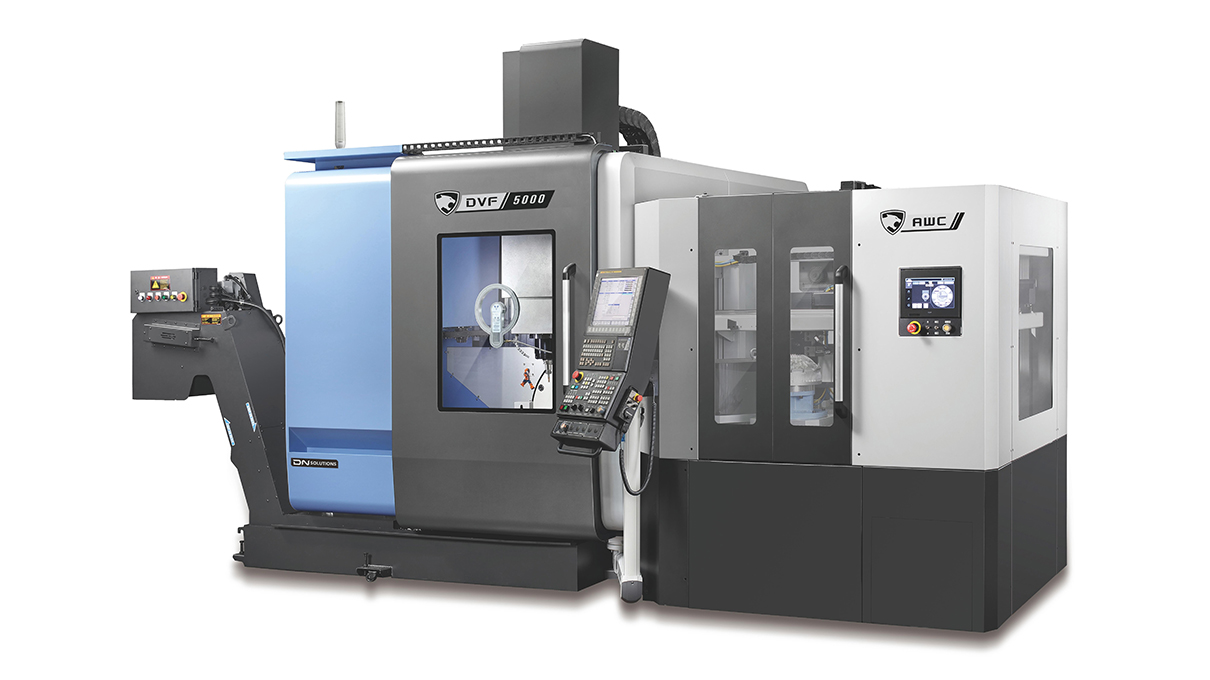

DVF 500-12AWC 5-Axis
Travel X-axis: 24.60 in (625 mm)
Travel Y-axis: 17.70 in (450 mm)
Travel Z-axis: 15.70 in (400 mm)
Travel B-axis: +110° -30°
Travel C-axis 360°
Traverse X-axis: 1575 in/min 40 m/min
Traverse Y-axis: 1575 in/min 40 m/min
Traverse Z-axis: 1575 in/min 40 m/min
Traverse B-axis: 20 rpm
Traverse C-axis: 20 rpm
Max Part Height: 17.70 in (450 mm)
Max Load: 882 lbs (400 kg)
Table Size: ⌀19.70 in (⌀500 mm)
Max Part Diameter: ⌀21.70 in (⌀550 mm)
Max Rating: 30 hp (22 kW)
Max Speed: 18,000 rpm
Torque: 87 ft-lbs (118 Nm)

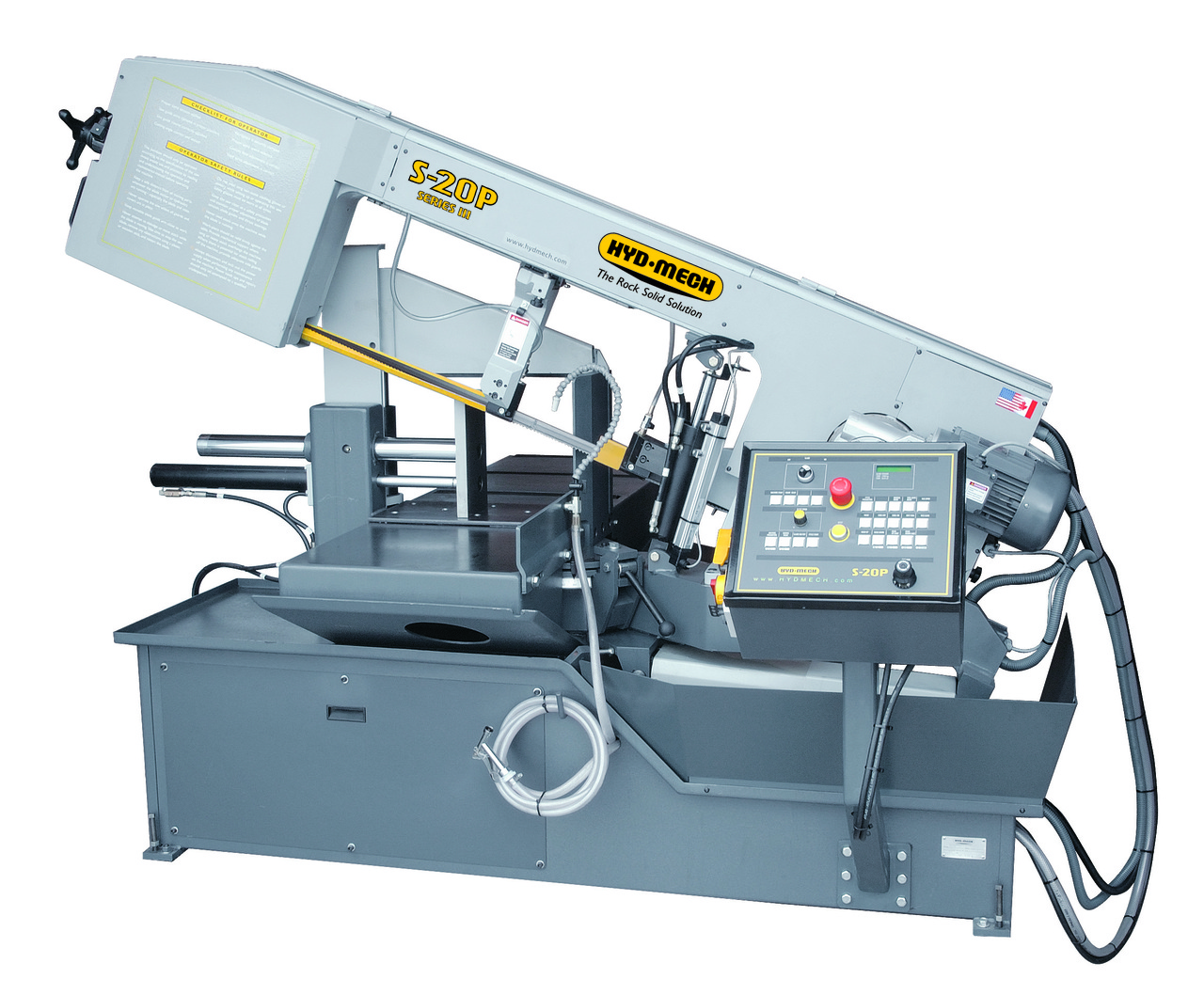

Hydmech S-20 Band Saw
Max Workload: 5000 lb (2267 kg)
In-feed roller table: 36” (914.4 mm)
Out-feed roller table: 19” (482.6 mm)
Rectangular (H x W):
90°: 13″ x 18″ (330.2 mm x 457.2 mm)
45°: 13″ x 10 3/4″ (330.2 mm x 273.05 mm)
30°: 13″ x 7 3/4″ (330.2 mm x 196.85 mm)
Round:
90°: 13″ (330 mm)
45°: 12″ (304 mm)
30°: 8 1/2″ (216 mm)
Size: 1” x 14’ 10” (25 mm x 4267.2 mm x 254 mm)
Drive: 3 HP VFD (2.2kW VFD)
Speed: 45-330 SFM (13 – 100 m/min)

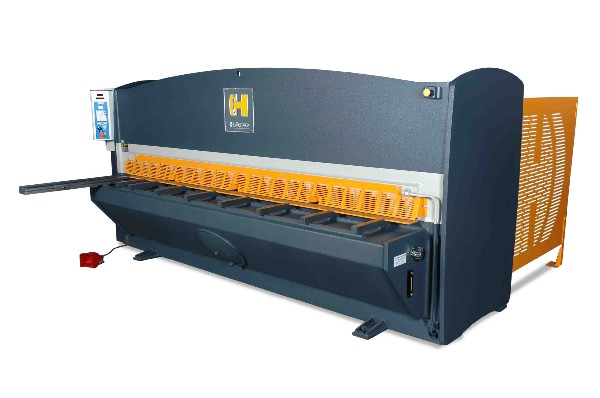

Haco TS-3006 Hydraulic Shear (1/4” x 10’)
Shearing Length: 10 ft (120″)
Capacity (mild steel): 1/4 ft (60.000 PSI)
Number of Hold Downs: 18
Maximum Working Height: 30″
Minimum: 0.5 °
Maximum: 3 °
Small Angle (per min): 14
Big Angle (per min): 8

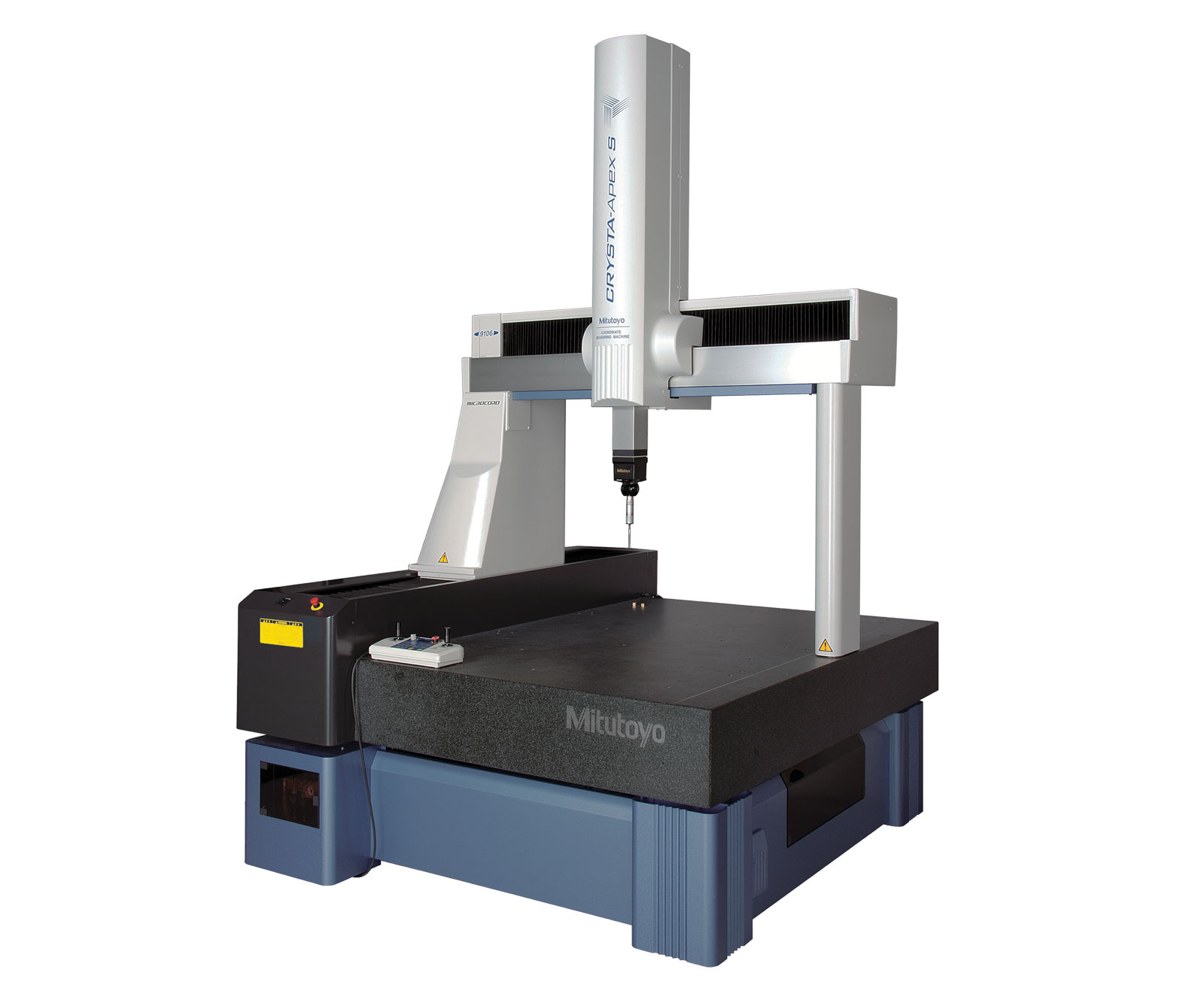

Mitutoyo Crysta-Apex S574 CMM
X Axis: 19.68 in (500 mm)
Y Axis: 27.55 in (700 mm)
Z Axis: 15.75 in (400 mm)
Max height: 21.45” (545 mm)
Max weight: 396 lbs (180 kg)

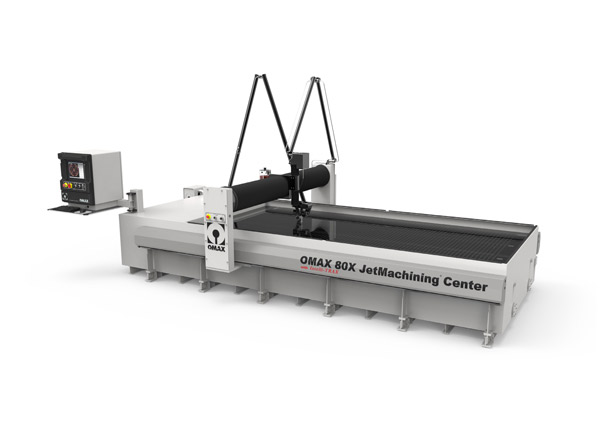

OMAX 80X-1 Jetmachining Center
X-Axis: 240 in (6,096 mm)
Y-Axis: 80 in (2,032 mm)
Z-Axis: 8” (203 mm)
*constrained due to shop space
Max. supported plate length: 144 in (3,657.6 mm)
Max. supported plate width: 72 in (1,828.8 mm)
Table Width: 89 in (2,260.6 mm)
Table Length: 240 in (6,604 mm)
Max. load: 400 lbs/sq. ft. (1,950 kg/sq. m)

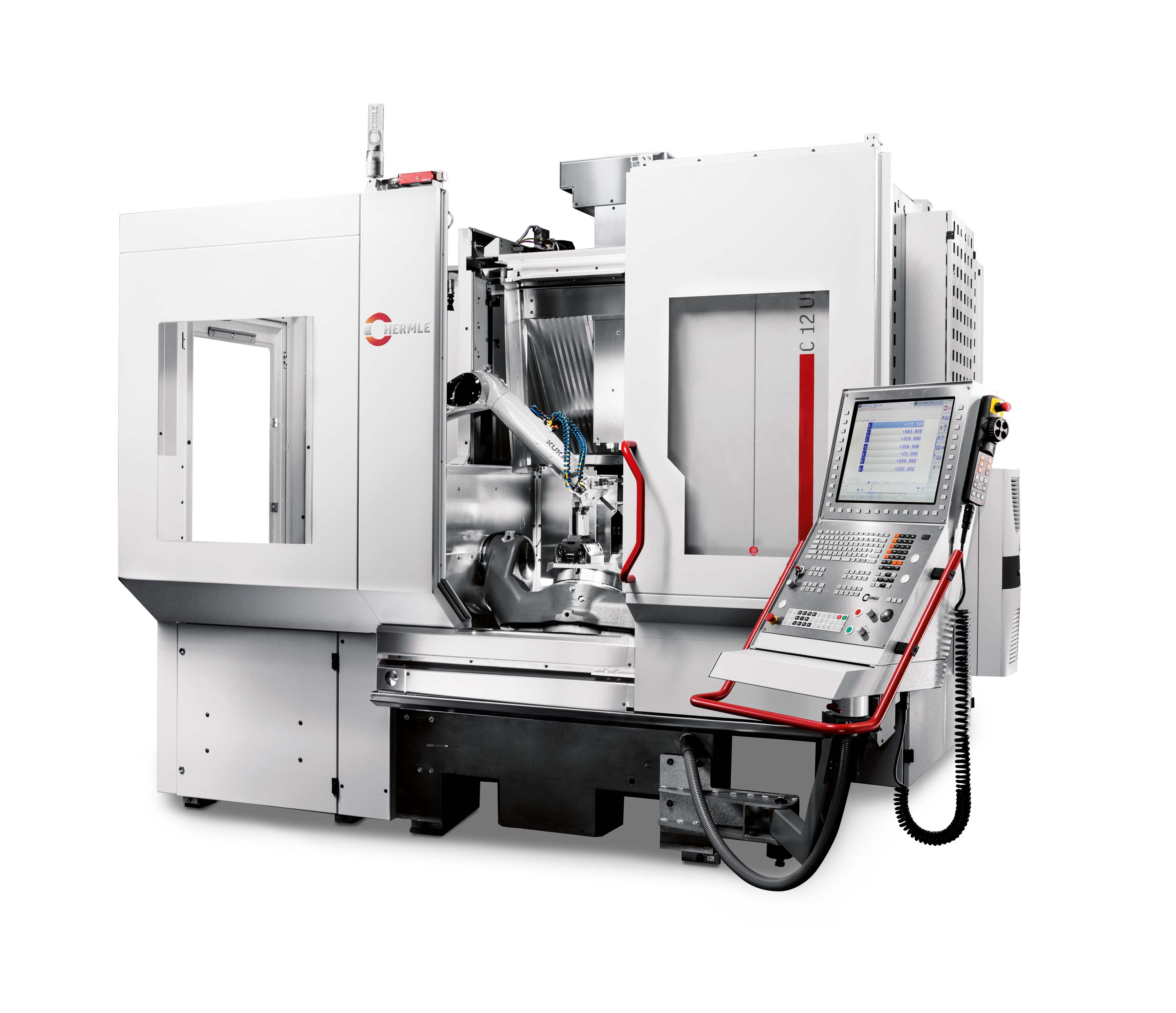

Hermle C22 UP 5-Axis
X Axis: 17.71 in (1.4 ft) 450 mm
Y Axis: 23.62 in (1.9 ft) 600 mm
Z Axis: 13.00 in (1 ft) 330 mm
Linear Traverse (X-Y-Z): 30 (50) m/min
Linear Acceleration (X-Y-Z): 8 (15) m/s²
Speed: 16,000 rpm HSK A 63
Main power/Torque: 20% c.d.f 31 kW/98 Nm
Max. workpiece diameter:
⌀17.70 in ⌀450 mm
Max. workpiece height: 14.56 in 370 mm
Max. vertical table clearance: 18.50 in 470 mm

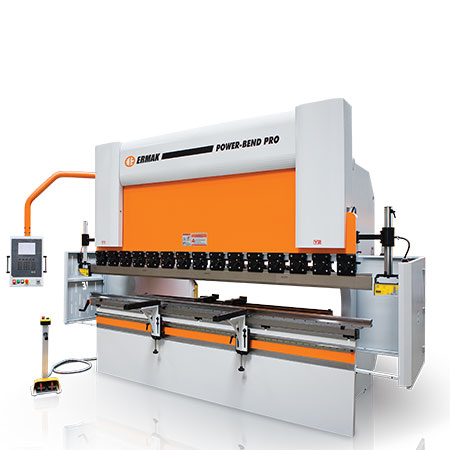

Ermaksan Power-Bend Pro brake press
Bending length: 12ft (3760 mm)
Column Distance: 10.6 ft (3250 mm)
Motor Power: 18.5 kW
Stroke: 1 ft (275 mm)
Throat Depth: 16 in (410 mm)
Table Height: 35 in (900 mm)
X-Axis Travel: 31 in (800 mm)
X-Axis Speed: 230 mm/s
Y-Rapid Speed: 180 mm/s
Y-Working Speed: 11 mm/s
Y-Return Speed: 160 mm/s
